變頻電源怎么用？
變頻電源怎么用？任何一臺變頻電源在使用之前都應該認真閱讀產品操作說明書，嚴格遵守操作規范，按照操作要求步驟進行操作，下面以我們的AF60變頻電源為例，給大家進行安裝要求和面板操作說明：
安裝要求
a．設備前端必須安裝一個能切斷輸入電源的開關或斷路器。
b．安裝場所注意通風，以免引起電源過熱保護。
c．核查電源銘牌上電壓、電流的要求。
d．如果工頻供電電源線中有地線端，一定保證將其連接到地線開關盒或建筑地線上；如果工頻供電電源線中無地線，則使用一根單獨的接地電線。

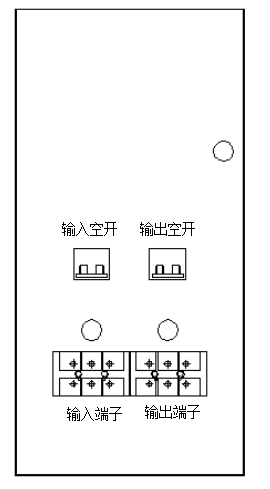

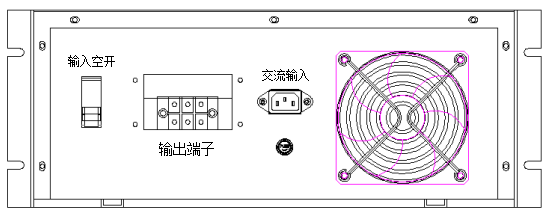

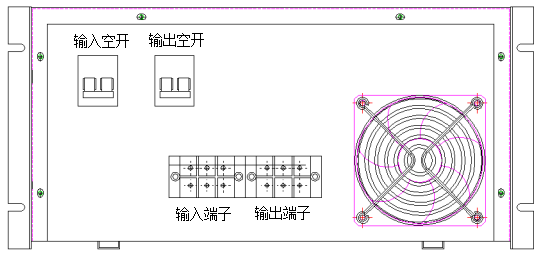

接線方式
說明：請根據所購買設備的功率大小選擇對應的接線方式。
圖一
圖二
圖三
檢查和維護
安裝前必須保證該電源電氣機械狀態良好，以免失修引起危險。及時反映設備缺損情況和安全隱患，并在其安全性得到保證前停止使用該電源。只有合格人員才可進行維修。
維修人員在檢查和維護電氣設備前，需采取以下預防措施：
》在檢查和維護電氣設備前，使用切斷開關或斷路器切斷所有電源。
》確保設備內部沒有殘余電量。
》如果設備無法工作，切斷所有電源。
如果排故必須在設備有電情況下進行，那么需要有一個知道怎樣斷開設備供電和緊急救護或知道怎樣聯系緊急救護的人在場。

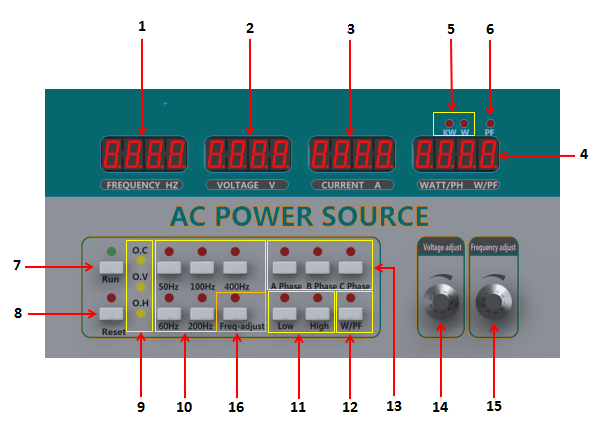

變頻電源面板操作說明
序號 | 名 稱 | 說 明 | 功 能 |
1 | 頻率顯示窗口 | LED顯示 | 在運行狀態時，顯示本電源實際輸出頻率值。 |
2 | 電壓顯示窗口 | LED顯示 | 在運行狀態時，顯示本電源實際輸出電壓值。 |
3 | 電流顯示窗口 | LED顯示 | 在運行狀態時，顯示本電源實際輸出電流值。 |
4 | 功率/功率因數顯示窗口 | LED顯示 | 在運行狀態時，顯示本電源實際輸出功率或所帶負載的功率因數。 |
5 | 功率指示燈 | 發光二極管 | 該燈亮時,窗口4顯示本電源的輸出功率。 |
6 | 功率因數指示燈 | 發光二極管 | 該燈亮時,窗口4顯示本電源所帶負載的功率因數。 |
7 | 運行按鈕 | 在待機狀態下，按下該按鈕，機器開始運行。 | |
8 | 復位按鈕 | 在運行狀態下，按下該按鈕，機器停止運行。 | |
9 | 故障指示燈 | 發光二極管 | O.C—過流；O.V—過壓；O.H—過熱； |
10 | 頻率選擇模塊 | 再待機狀態下，選擇需要輸出的頻率并按下該按鈕，對應指示燈亮。注：該功能在運行狀態下不起作用。 | |
11 | 高/低檔選擇按鈕 | 根據所需電壓設置高檔或低檔輸出； 高檔：0—300V,低檔：0-150V。注：低檔最大工作電流是高檔的2倍。 | |
12 | 功率/功率因數顯示切換按鈕 | 按下該按鈕，在窗口4切換顯示實際負載的功率與功率因數值。 | |
13 | 在運行狀態下，通過選擇A phase/B phase/C phase,分別可以觀察記錄每相的頻率（HZ）,電壓（V）,電流（A）,功率（W）值。 | ||
14 | 電壓調節旋鈕 | 調節輸出電壓，順時針電壓增大，逆時針電壓減小。 | |
15 | 頻率調節旋鈕 | 當頻率選擇為調頻時，調節此旋鈕可以改變輸出電壓的頻率,順時針頻率增大,逆時針頻率減小。 | |
16 | 調頻選擇鍵 | 按下按鍵，“15”頻率調節旋鈕才能起作用 |
變頻電源操作起來并不難，但是一定要對它足夠熟悉，一定要遵守操作規范，并且要有敬畏之心，因為畢竟帶電，不要因為大意而對自身安全以及連接設備等造成威脅或不可逆損害。
